天镜韵湖的合成孔径雷达数据质量标准是如何的

浏览：146 时间：2026-05-13

合成孔径雷达（SAR）图像质量直接影响后续目标识别、参数反演等应用效果。但如何准确评估SAR图像质量？天镜韵湖主要从点目标分析、聚焦性能（角反射器）和信噪比三个方面入手。

一、点目标分析

点目标是SAR图像中最基本的散射体，其冲激响应特性能够反映成像系统的空间分辨率、旁瓣水平及峰值保真度。评价点目标质量的关键参数包括峰值旁瓣比（PSLR）、积分旁瓣比（ISLR）和分辨率展宽因子。根据这些指标的数值范围，可将点目标质量划分为优、良、差三个等级。

（一）优级图像（峰值旁瓣比：-20~-15dB）

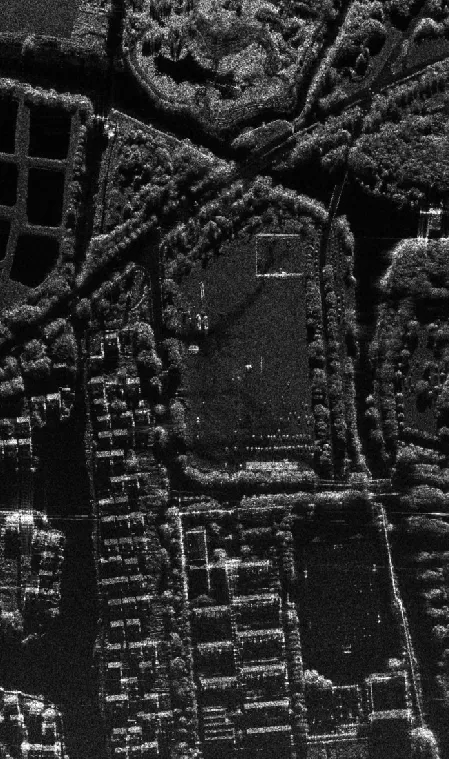

优等等级下，点目标的主瓣尖锐，旁瓣水平很低，能量高度集中。成像结果中目标轮廓清晰，不存在明显虚假目标或拖尾现象。典型图像表现为：点目标亮斑周围干净，距离向和方位向剖面曲线光滑，旁瓣衰减迅速。

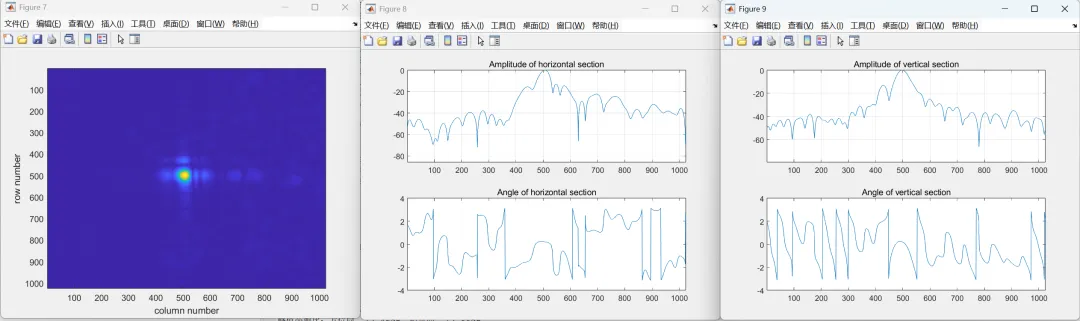

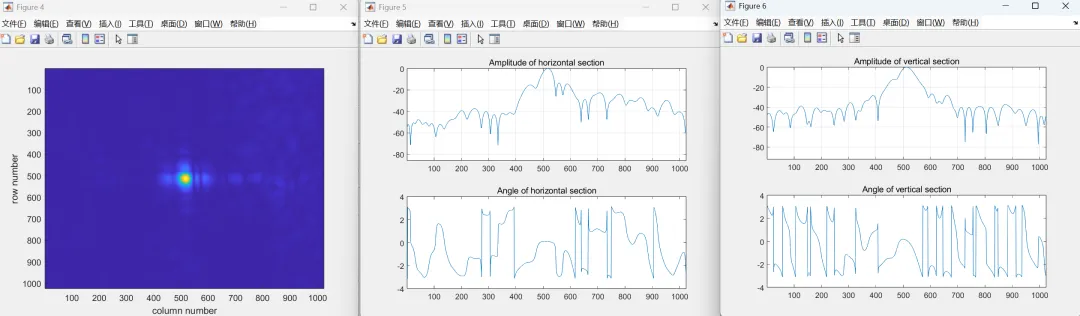

点目标质量测试结果:

分辨率:方位向0.16m，距离向 0.09m

峰值旁瓣比:方位向-17.38dB，距离向-21.00dB

积分旁瓣比:方位向 -13.81dB，距离向 -17.85dB

（二）良级图像（峰值旁瓣比：-15~-10dB）

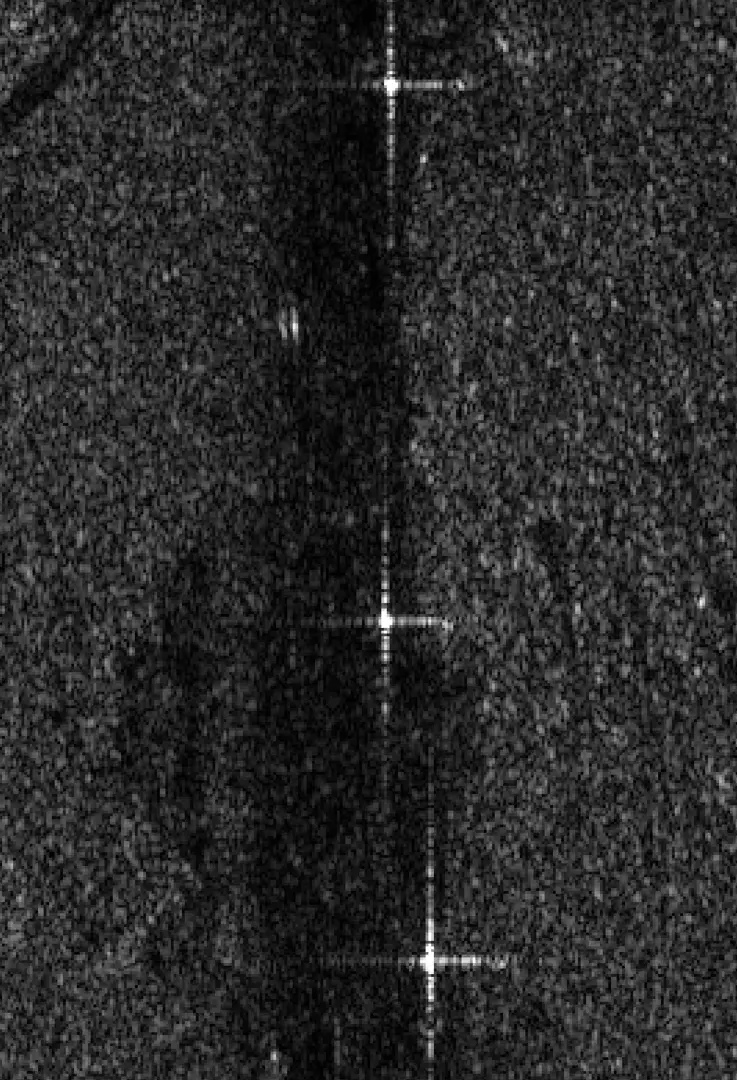

良级图像中旁瓣略有升高，但仍在可接受范围内。点目标周围可能出现轻微振铃或次级亮斑，但不会严重干扰邻近弱目标的检测。这种质量通常满足常规测绘、目标识别需求。主要表现如下图：

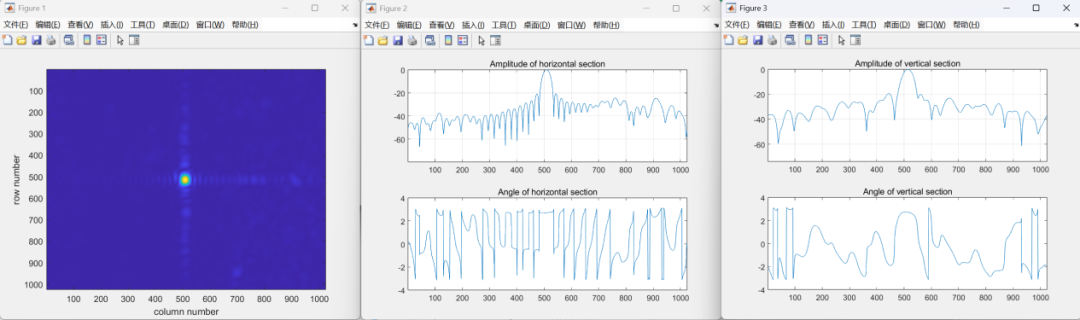

点目标质量测试结果:

分辨率:方位向 0.17m，距离向 0.12m

峰值旁瓣比:方位向 -12.46dB，距离向 -12.88dB

积分旁瓣比:方位向 -13.83dB，距离向-10.23dB

（三）差级图像（峰值旁瓣比：＜-10dB）

差级图像主要表现为旁瓣抑制严重不足，点目标响应出现明显的主瓣展宽、旁瓣过高甚至出现虚假峰值。图像中目标周围存在大量伪影，容易造成误判。

点目标质量测试结果:

分辨率:方位向0.20m，距离向0.12m

峰值旁瓣比:方位向-1.34dB，距离向-11.93dB

积分旁瓣比:方位向-0.84dB，距离向-10.09dB

二、聚焦性能——角反射器

第二就是选取场景中的角反射器（如角反1、角反2、角反3）作为理想点目标，分别提取其二维剖面图、等高线图及插值后的幅度分布，计算上述指标。角反射器具有确定的雷达散射截面积（RCS）和稳定的相位中心，是评价SAR图像聚焦质量的理想定标体。

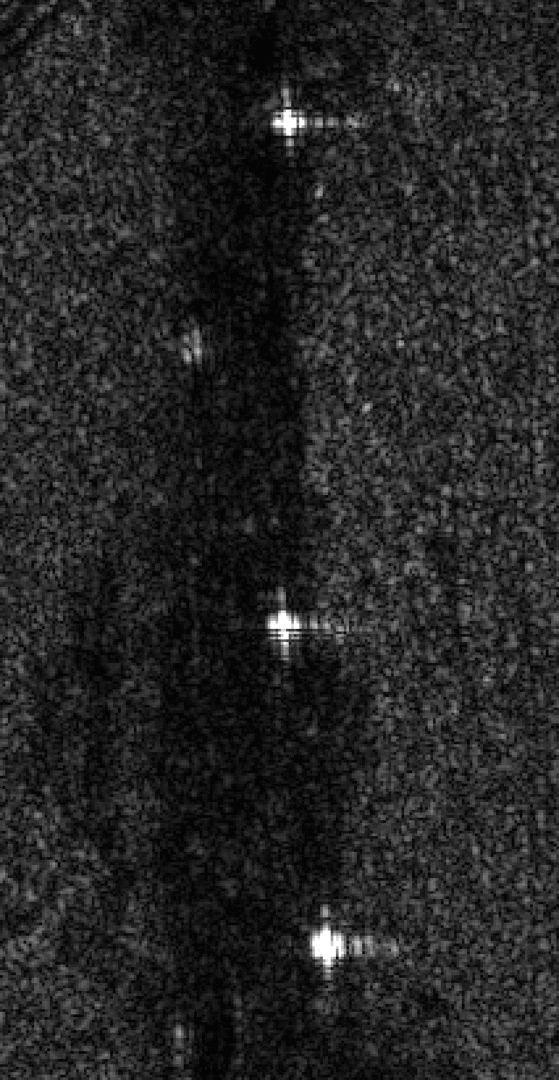

（一）优秀图像聚焦性能

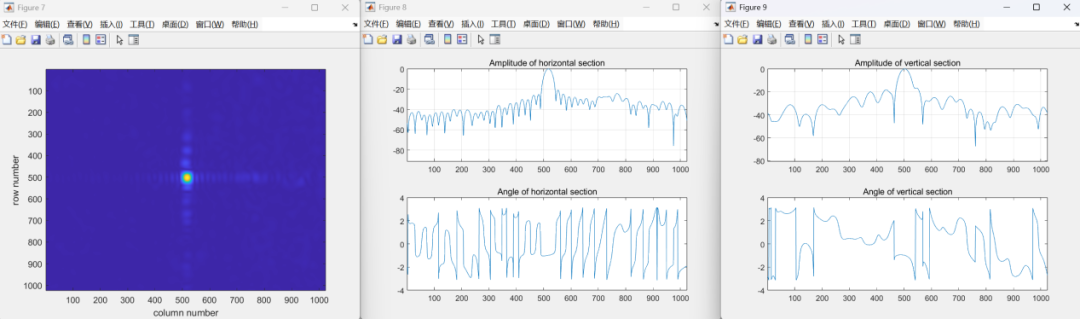

角反1：

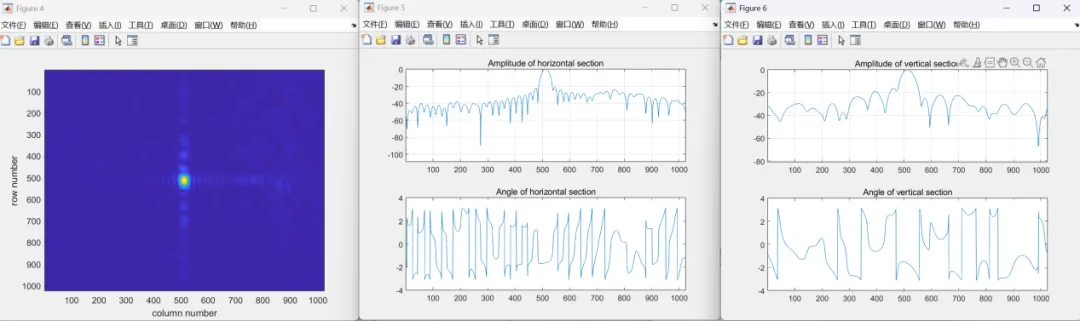

角反2：

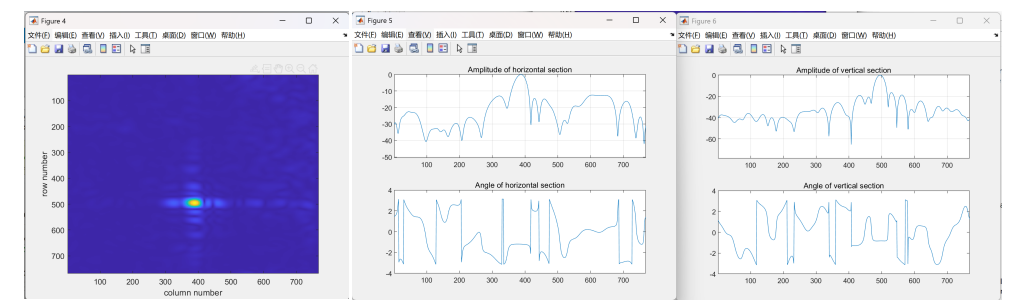

角反3：

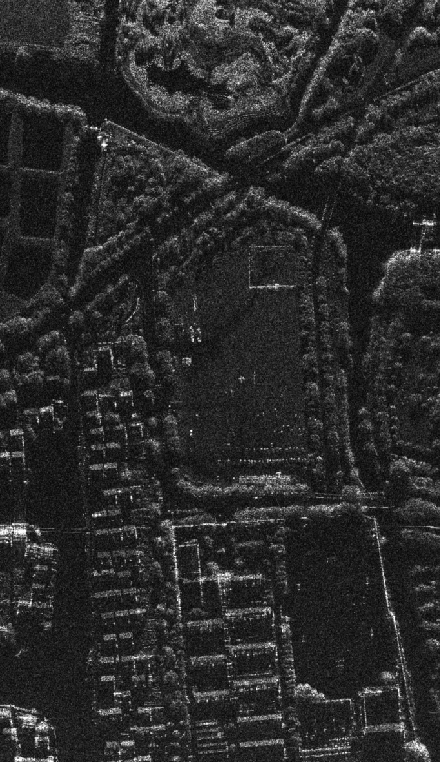

（二）良好图像聚焦性能

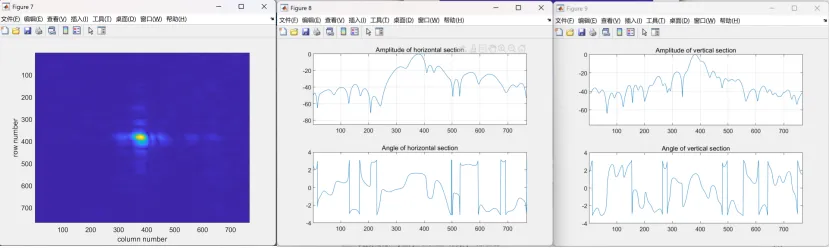

角反1：

角反2：

角反3：

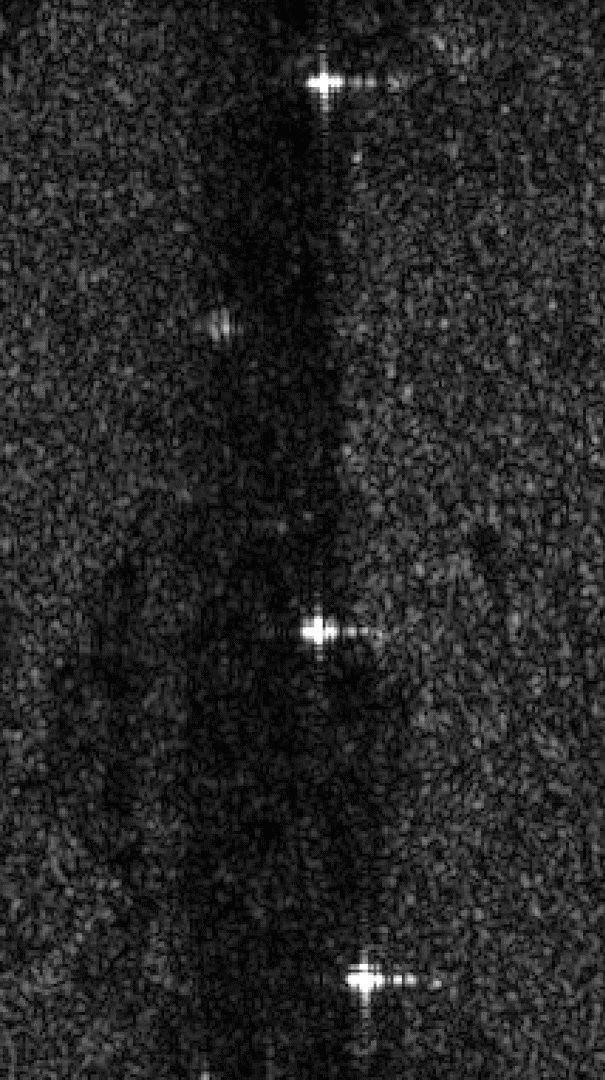

（三）差级图像聚焦性能

角反1：

角反2：

角反3：

天镜韵湖的合成孔径雷达图像质量标准，首先，聚焦良好的 SAR 图像，角反射器成像轮廓清晰、能量集中，水平与垂直剖面幅度曲线平滑、峰值突出；而聚焦失效的图像，角反射器会出现散焦、拖尾、幅度畸变等问题，直接反映成像算法、运动补偿、系统参数存在偏差。所以天镜韵湖在进行产品测试成像时，会用角反射器检测是快速筛查 SAR 图像聚焦质量。

三、信噪比

第三个方式就是信噪比（SNR），信噪比是衡量SAR图像中信号与背景噪声相对强度的基础指标，其中NESZ≤-20为最低阈值。受地形、水体、气象等因素影响，噪声水平波动较大，信噪比越高，图像中有效信号占比越大，噪声干扰越小，地物细节越清晰；信噪比越低，噪声会掩盖真实地物信息，导致图像模糊、伪影增多。
